구분 특 징

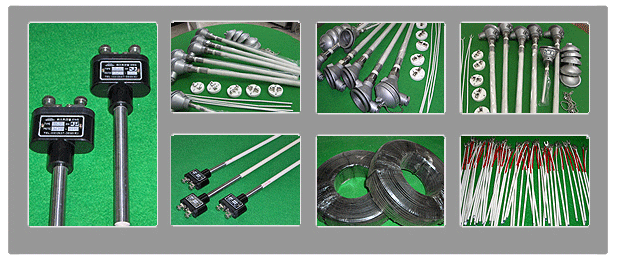

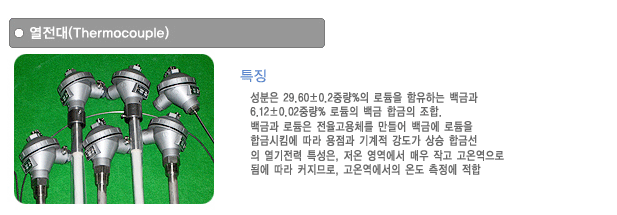

B 열전대 소선의 명목상 화학 성분을 취하여 PR6-30이라고도 함. 성분은 29.60±0.2중량%의 로듐을 함유하는 백금과 6.12±0.02중량% 로듐의 백금 합금의 조합. 백금과 로듐은 전율고용체를 만들어 백금에 로듐을 합금시킴에 따라 융점과 기계적 강도가 상승. 합금선의 열기전력 특성은, 저온 영역에서 매우 작고 고온역으로 됨에 따라 커지므로, 고온역에서의 온도 측정에 적합. 백금 로듐 합금은 고온역에서의 결정 입자 성장이 작아 드리프트가 작다. 제벡 계수는 450℃이하의 온도역에서는 매우 작아 실온에서는 거의 0이 되므로 조합되는 보상도선은 동/동선이 사용. 열전대와 보상도선의 접속부 온도가 높아지거나 변화하면 직접 측정 정도에 영향을 준다.
R 열전대 미국에서 +극에 약 13%의 로듐과 -극에 백금을 쓴 열전대로 개발.1968년 국제 실용 온도 눈금 (IPTS-68) 의 성립을 계기로 정확히 13%로듐을 함유하는 백금합금선과 백금선의 조합으로 변경하고 R 열전대로서 규준 열기전력 제정. R 열전대 IEC로서 채택. 공업용으로 다용. 종래의 PR 열전대에서 R로의 전환 호환성이 없기 때문에 생산자와 사용자가 협력하여 전환 작업에 힘쓴 결과 현재는 R 열전대가 정착.
S 열전대 백금이 공기 중에서 1400℃로 가열시 재결정 입자 생장수소 중에서는 700℃까지 안전. 청정한 산화 분위기에서 높은 신뢰성을 가지며, 단시간은 불활성 가스 또는 진공 중에서 사용 가능
K 열전대 일명 CA열전대. 크로멜/알루멜.
1960년대 크로멜/알루멜의 상표로 개발된 비금속 열전대.
내열성,내식성,안전성 양호.
온도 직선성이 양호해 1000℃ 까지의 산화,불활성 가스에서 다용.
정도·안전성,열기전력이 크며 적정한 가격으로 널리 이용.
E 열전대 일명 CRC열전대. 크로멜/콘스탄탄.
비교적 최근에 실용화되어 1964년 ANSI로 채택후 이용 확대. 실용화된 열전대 중 가장 큰 열기전력 특성 소유.(K열전대보다 50%, J 열전대보다 20% 향상 ) 내식,내산화성 양호하고 고정도의 것을 용이하게 입수 가능. 양극 공히 비자성. 발전소를 비롯한 화학공업의 온도 계측 제어에 이용.
J 열전대 일명 IC열전대 또는 철/콘스탄탄 열전대. 환원성 분위기, 수소, 일산화탄소에 강함. 탄소와 철의 결합이 약해 안정하다. 일찍이 실용화, 저렴한 가격. + 극의 철이 녹슬기 쉬워 열기전력 특성이 약화되기 쉽다. 일반적 방청 처리로 주석이나 아연 도금이 생각되어지나 고온에서 장시간 사용으로 계면 합금층이 형성되어 열기전력 특성 변화의 원인이 됨. 파칼라이징이나 엔나멜 소부어에 의한 것은 고온에서 사용 불가능. IEC, ANSI(미국),JIS(일본)은 열기전력 통일되나 유럽에서 많이 사용되는 DIN은 기준이 상이. 어느 규격에 의한 눈금 계기인가를 확인하여 선택. E 열전대에 의해 대체되는 경향.
T 열전대 일명 CC열전대 또는 동/콘스탄탄 열전대라고 함.
저가이며 가는 선의 가공성이 양호하며 쉽게 구할 수 있고 특성이 고르므로
저온에서 널리 사용. 열기전력 특성이 온도에 비례하므로 고정도의 온도 측정도 기대 가능. 단점으로는 구리의 고온 산화가 커서 상용 온도의 한계가 낮고 전기 저항의 온도 계수가 커서 양극의 전기 저항이 다르며 열전도율이 커서 측온부의 열전도 오차나 측정의 지연을 초래
